Suporte: Gabarito da Mesa Z - Pipo2024

Para substituir o motor original por outro modelo

Gabarito da Mesa Z Original

Aqui você encontra os gabaritos para fazer uma nova Mesa Z para sua PIPO 2024, ou o mapa de furação para adaptar a mesa para um modelo diferente de spindle.

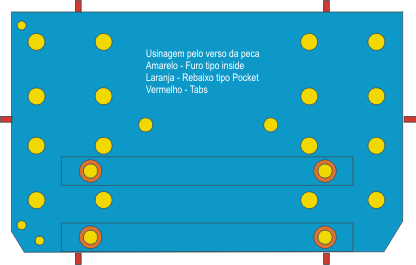

No desenho abaixo, está a mesa Z original da PIPO 2024, com as marcações dos componentes onde ela é fixada.



  • Download do arquivo SVG da Mesa Z original.
    (Clique com o botão direito e selecione "Salvar link como...")

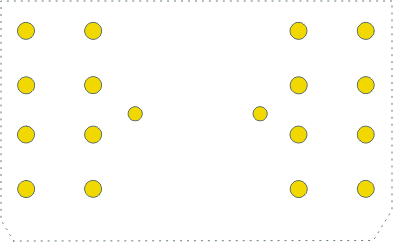

    Gabarito de furação da Mesa Z

    Se você pretende utilizar outro tipo de motor, pode ser preciso usinar uma nova Mesa Z, e aqui está o gabarito de furação adequado.





  • Download do arquivo SVG do Gabarito de Furação.
    (Clique com o botão direito e selecione "Salvar link como...")
