Suporte: Falhas no fim do corte

Peça se solta no ultima passada e fresa danifica o acabamento

O problema

  • A usinagem segue perfeita, até que na última passada a peça se solta e se projeta na frente do traçado da fresa, que atinge a peça. Este efeito pode travar a passada, danificar a peça ou os eixos.

    SOLUÇÃO
    A solução mais efetiva para resolver este problema é o uso de TABS.

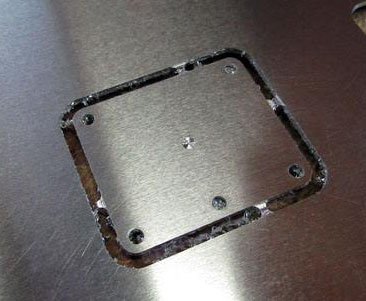

    Entenda um Tab como um ponto de fixação entre a peça acabada e o resto do material, como se vê nas imagems abaixo.



    Alguns softwares como o Artcam ou Vectric Aspire permitem incluir Tabs durante a programação, enquanto outros como o JSCut exigem que as tabs já façam parte do desenho.



    O arquivo SVG do desenho acima deve ser feito como neste exemplo:


    Os pontos alaranjados são as tabs, e portanto as áreas que não serão cortadas quando a fresa passar pelo contorno da peça.

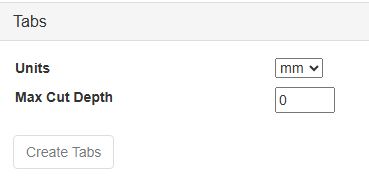

    No JSCut,basta selecionar as partes do desenho que representam as Tabs e clicar em "Tabs > Create Tabs", e no campo "Max Cut Depth" preencha quanto o material pode ser cortado sobre a tab.
    Por exemplo: Para manter uma Tab de 1mm em uma peça de 6mm de espessura, preencha o campo "Max Cut Depth" com 5 (mm). Deste modo, a profundidade do corte sobre a tab irá até o máximo de 5mm, preservando 1mm sem corte.
