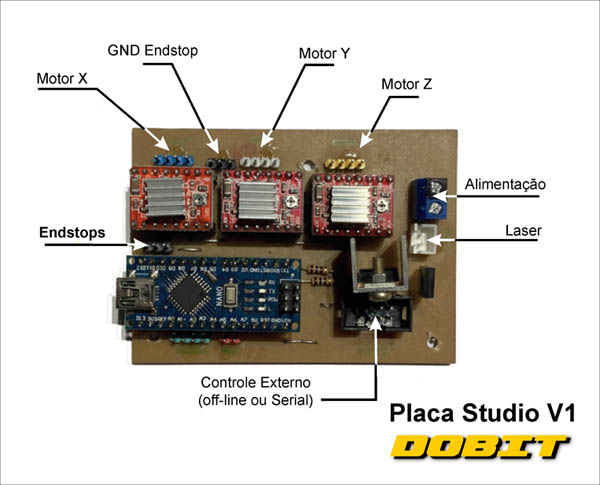

Pinagem - GERAL

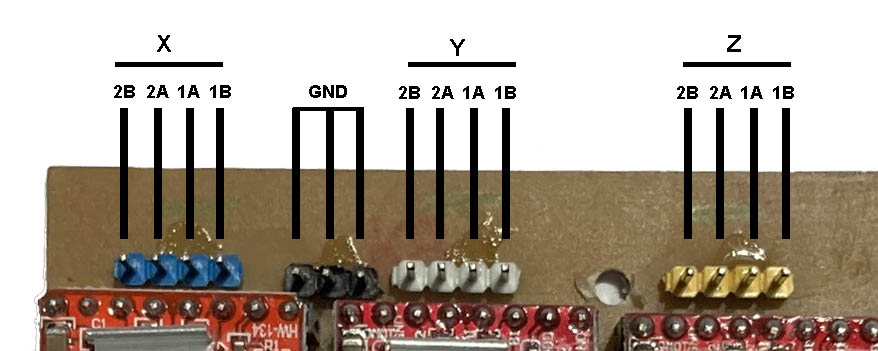

Pinagem - Motores de passo e GND dos endstops
Motor X - Terminal Dupont azul - 4 vias
Motor Y - Terminal Dupont branco - 4 vias
Motor Z - Terminal Dupont amarelo - 4 vias
GND Endstops - Terminal Dupont preto - 3 vias

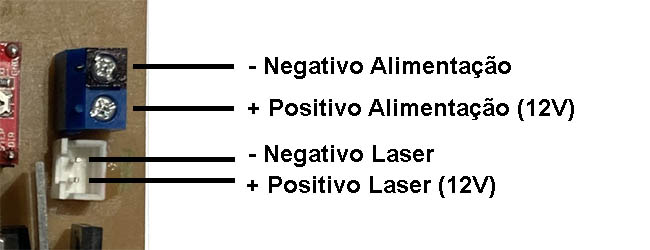

Pinagem - Alimentação e Laser
Alimentação - 12VCC >= 2A / Borne KRE 2T
Laser - Tipo On-Off <=500mA / Conector XH 2,54 - 2P

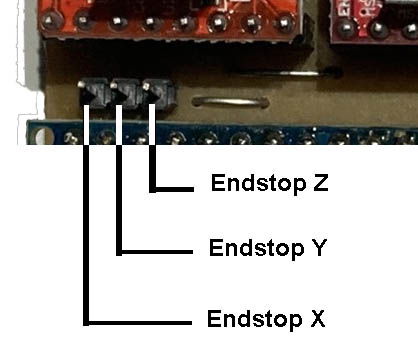

Pinagem - Endstops
Endstops - Terminal Dupont preto - 3 vias

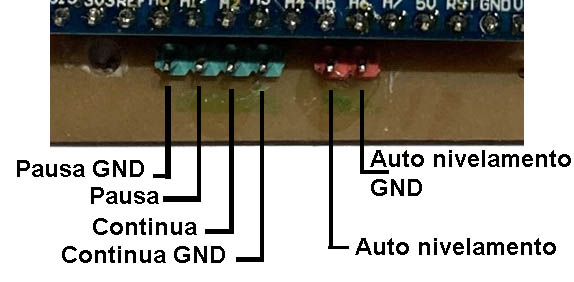

Pinagem - Botões de controle e auto nivelamento
Pausa/Continua - Terminal Dupont verde - 4 vias
Auto nivelamento - Terminal Dupont vermelho - 2 vias

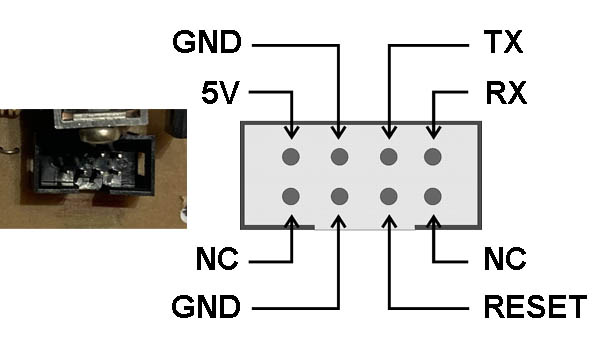

Pinagem - Controle Externo (Comunicação)
Terminal Header 2 x 4 (para conector Latch 2 x 4)
