Suporte: Conexão Interrompida
A máquina interrompe o trabalho sem nenhum problema aparente após ter executado parte do trabalho.
O problema
O erro de interrupção está relacionado com a comunicação USB e só ocorre quando a CNC tem seu primeiro encontro com o PC que irá trabalhar. Se este erro não ocorreu no primeiro uso de sua CNC, ele só corre o risco de ocorrer se você utilizar outro PC.
A P2024 opera com comunicação serial, e para que ela se comunique com o PC, que tem a comunicação USB, usa-se um Conversor USB-Serial. Este conversor faz parte do Arduino Nano da P2024 e ele é o responsável direto por estes erros, que podem ocorrer por conflito momentâneo ou por erro nas configurações.
Correção de Erro Momentâneo Neste caso o erro por conflitos gerados no momento da conexão. Para resolver, proceda como descrito abaixo:
A máquina voltará a operar normalmente
Interrupção por inatividade
Alguns computadores estão configurados para suspender certos serviços após um periodo de inatividade, e isto pode ocasionar a interrupção da comunicação USB.
Localize em seu computador os Planos de Energia e configure de modo que a comunicação USB não seja interrompida em nenhum momento.
Uma solução simples é desativar os modos de economia de energia.
Correção no Candle
Em alguns casos o problema começa quando o Candle passa a exibir erros na visualização. Nesta caso o problema está na velocidade de trabsmissão de dados entre a P2024 e o PC.

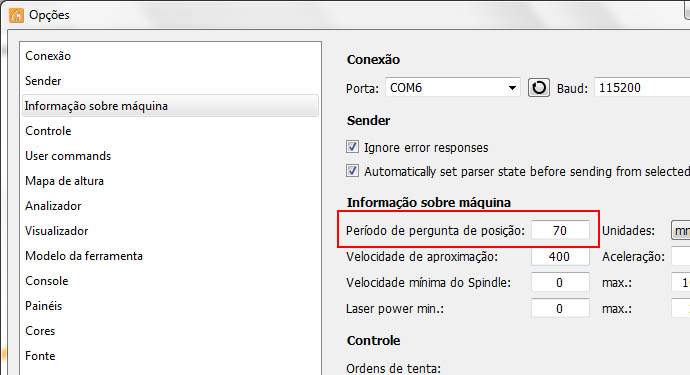

Para resolver, clique no Menu Serviço do Candle e aumente o valor do campo Período de Pergunta de Posição.
Comece aumentando para 70, como se vê na imagem abaixo
Se o problema persistir, aumente o valor em passos de 10 (ex.: 70, 80, 90...) de modo que o problema acabe mas não faça os gráficos do Candle ficarem com sensação de "pular os movimentos".
Correção via USB
Se após a tentativa de corrigir um erro momentâneo o problema persistir, então deve-se tentar o ajuste da Porta COM.
O primeiro passo é fechar o Candle e desligar a CNC, mantendo o cabo USB da P2024 conectado ao PC.
Em seguida vamos configurar o driver da CNC para que a porta USB passe a transmitir de modo que acabe o conflito, e vamos fazer isso no Gerenciador de Dispositivos.
Para abrir o Gerenciador de dispositivos no Windows 7, 8, 10 e 11 proceda como descrito abaixo.

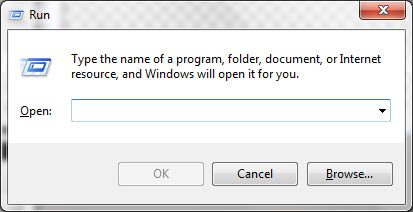

- pressione a tecla com o logotipo do Windows e a tecla R simultaneamente. Isso abrirá uma caixa Executar (Figura abaixo)
- Digite: devmgmt.msc
- Clique em OK ou pressione Enter.

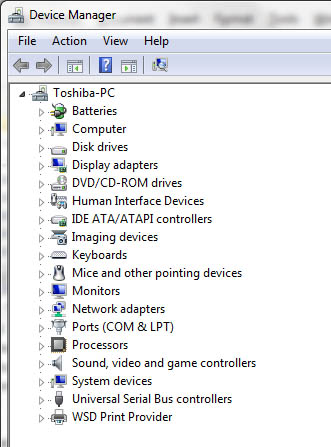

- Gerenciador de Dispositivos é aberto.

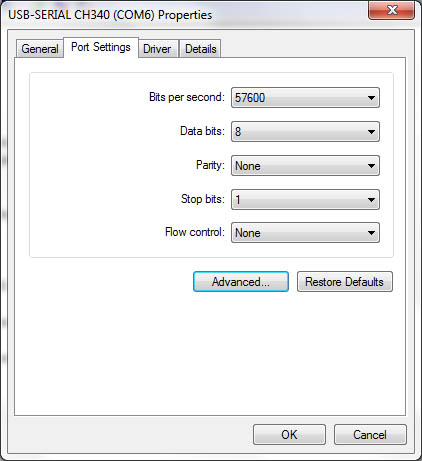

- Clique na opção Portas (COM & LPT) para expandi-la. Clique duas vezes sobre o item USB-SERIAL CH340 (COMn) e irá surgir a janela a seguir. Clique na aba Ajustes da Porta e mude a velocidade de transmissão para 57600

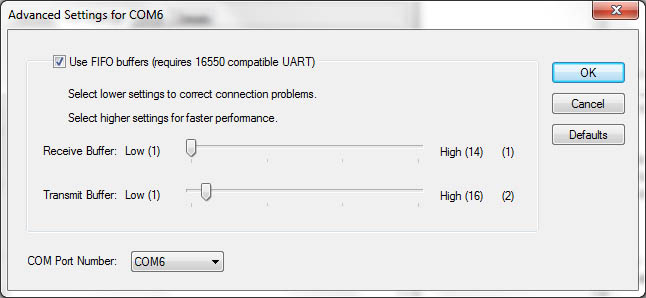

- Em seguida clique no botão Avançado... e ajuste as opções como exibido na imagem abaixo
- Marque a caixa Use FIFO Buffers...
- Arraste o Receiver Buffer para posição 1
- Arraste o Transmit Buffer para posição 2
- O Número da Porta COM você deve manter como está em sua janela sem alterações.
- Clique em OK para fechar a janela Avançado e novamente em OK para fechar a janela Propriedades de CH340
- Ligue novamente a CNC e abra o Candle.
- Faça um primeiro teste usinando algum gcode no vazio (sem fresa, sem nenhum material e com spindle desligado. Apenas para verificar se a CNC não perde conexão)
Se o trabalho for executado sem erros, o problema foi resolvido.
Se o problema persistir, refaça apenas o item 5 desta lista mudando a velocidade para os valores de Bits Por Segundo entre 9600 e 115200, dando OK e refazendo o teste na CNC.
Lembre-se de fechar o Candle durante o ajuste e voltar a abri-lo apenas quando for fazer o novo teste.
O Erro persiste
Todas as unidades passam por testes de usinagem vazia de 38 minutos antes de serem embaladas, mas ainda assim o problema pode ocorrer em seu PC e as soluçoes propostas neste suporte não corrigirem o problema.
Neste caso a solução é a substituição do Arduino Nano.
Você deve conseguir uma nova unidade (à venda em nossa loja ou em qualquer Marketplace) e efetuar a substituição. Procure por "Arduino Nano Atmega328". Unidades com driver CH340 funcionam sem alterações. Unidades com FTDI exigem instalação de novo driver e não há suporte em nosso website.
Se sua máquina está no Período de Garantia previsto em lei (até 90 dias do recebimento do produto), entre em contato conosco.
