Suporte: Uso de duas ou mais fresas na mesma peça

Realizar efeitos ou acabamentos que exigem ferramentas diferentes na mesma peças

O problema

  • Usinagem e gravação na mesma peça exigem que haja troca de fresas, e isto invariavelmente causa erros de posicionamento.

    Para resolver este problema, e permitir que a mesma peça possa receber fresagem de duas ou mais fresas diferentes sem perda de alinhamento ou posicionamento, usa-se o sistema de registro, que se descreve abaixo..

    SOLUÇÃO
    A solução é usar um ponto fixo e comum na CNC e no desenho. Este ponto, que se chama "Registro", irá garantir que mesmo trocando as fresas, as área de trabalho na peça são sempre mantidas.

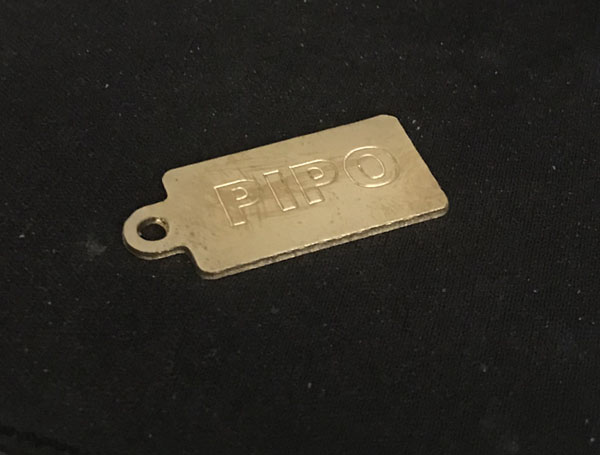

    Para nosso exemplo vamos usar a peça abaixo, feita em latão de 1mm e que recebeu o trabalho de duas fresas distintas.

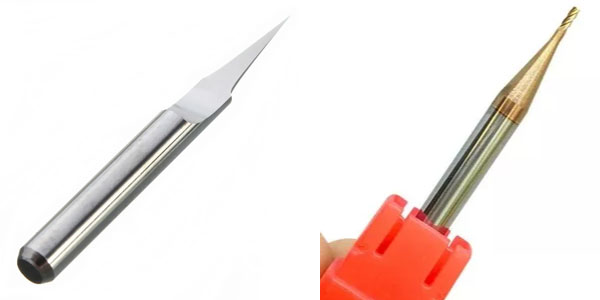

    Para o trabalho usamos duas fresas: uma de gravação e outra de corte.

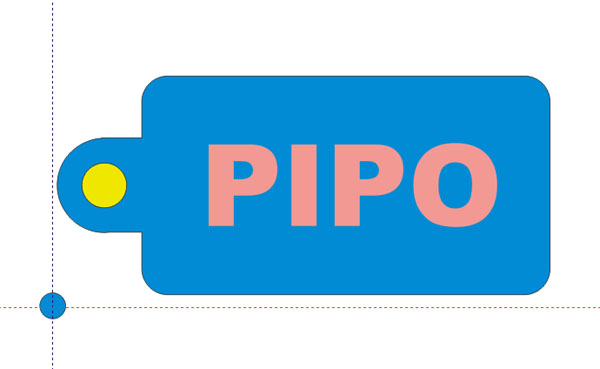

    O primeiro passo é gerar o desenho contendo todos os elementos, e nele incluir um círculo com diâmetro um pouco maior que o diâmetro da fresa mais larga usada no trabalho.
    Como no exemplo a maior fresa tem diâmetro 1,5mm, o círculo de registro tem 2mm de diâmetro.



    Note também que o Registro fica além das margens da peça. Isto é importante para manter todas as distâncias iguais na usinagem.

    Você deve abrir o desenho no seu software CAM desejado (o JSCut, por exemplo) e usando o desenho, marcar o circulo de registro e o texto criar a operação gravação (Engrave) para ambos.

    É importante definir que:
  • O ponto 0,0 (home) deve ser o canto inferior esquerdo
  • O spindle deve voltar ao ponto 0,0 no fim do trabalho.

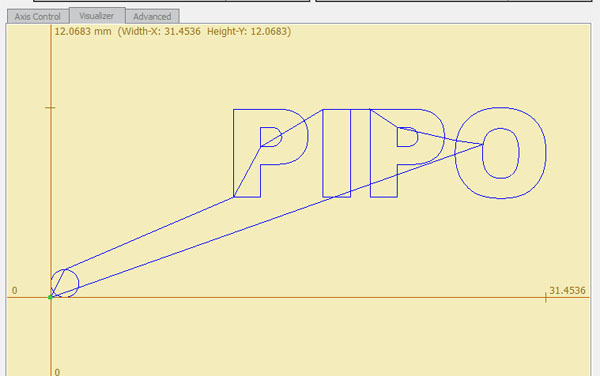

    Salve o G-Code deste processo. e ele deve surgir assim no GRBL Controller:



    Sua Pipo2024 fará a gravação do registro e em seguida fará a gravaçxão do texto.
    Note que a distância do texto para o ponto 0,0 foi preservada por conta do registro.

    Inicie a gravação e espere o spindle voltar para o ponto 0,0 (home).

    Neste momento, a peça já estará gravada e você pode trocar a fresa por outra de corte.
    Lembre-se que você não deve mudar as coordenadas X e Y da máquina, mas pode mover o eixo Z livremente.

    Assim que trocar as fresas, Volte ao seu programa de CAM (O JSCut, por exemplo) e gere um novo arquivo G-Code, mas desta vez apenas com os elementos que devem ser cortados. E novamente inclua o circulo de registro na operação.

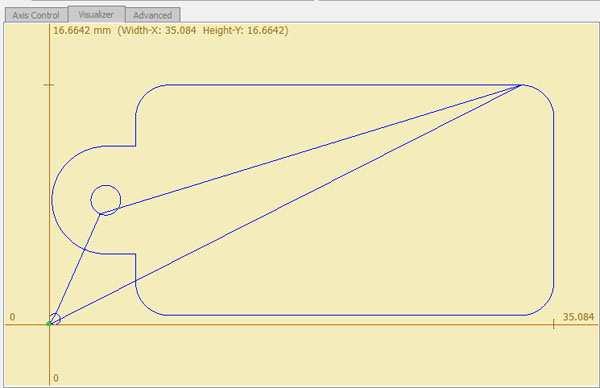

    O resultado deve ser como este:



    Observe novamente que o posicionamento está garantido por conta do registro.
    Inicie a usinagem e a peça estará pronta com 100% de alinhamento, mesmo usando duas fresas diferentes.
