Suporte: Gravação a Laser

Gravação a Laser em superficies opacas

Nesta página você encontra:

Explicação Prévia

Sua CNC Pipo2024 possui saída para gravações à laser, bastando conectar o acessório para poder efetuar gravações de textos ou imagens em materiais como madeira, MDF, couro, bambu, papel, papelão, EVA, e mais uma série e materiais opacos.

Nos exemplos acima vemos gravações feitas com laser em MDF, Couro e Madeira.

Importante:
1. A cabeça laser não efetua gravações em materiais metálicos, brilhantes ou transparentes.
2. A cabeça laser não é capaz de efetuar cortes. A única exceção são os papeis de baixa gramatura,onde se pode obter cortes com grande riqueza de detalhes.

Voltar à Lista

Modelos de Laser aceitos

Você pode utilizar qualquer modelo de cabeça laser que permita acionamento ON/OFF (com apenas 2 fios), que opere em 12V e tenha corrente máxima de 500mA.
Nós oferecemos em nossa loja virtual os modelos abaixo.



A diferença entre eles é apenas estética, e ambos possuem 500mW reais.
O Kit acompanha:
  1. 1 (uma) cabeça laser de 500mW
  2. 1 (um) suporte para fixação na PIPO2024
  3. 2 (dois) cabos de conexão com engate
  4. 1 (um) óculos de proteção


Voltar à Lista

Instalação da Cabeça Laser

Para a instalação da cabeça laser em sua PIPO2024, o primeiro passo é fixar o suporte na máquina.

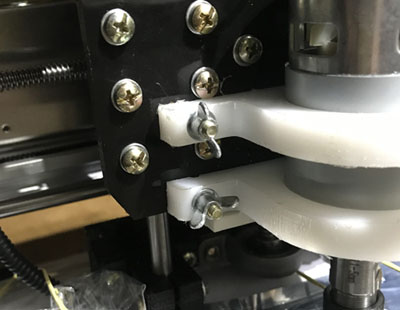

Você pode fixar o suporte nos parafusos borboleta que ficam do lado esquerdo do spindle (imagem abaixo), ou nos parafusos dos porta-canetas.



Em seguida, encaixe a cabeça no suporte e fixe-a através do parafuso frontal do suporte.

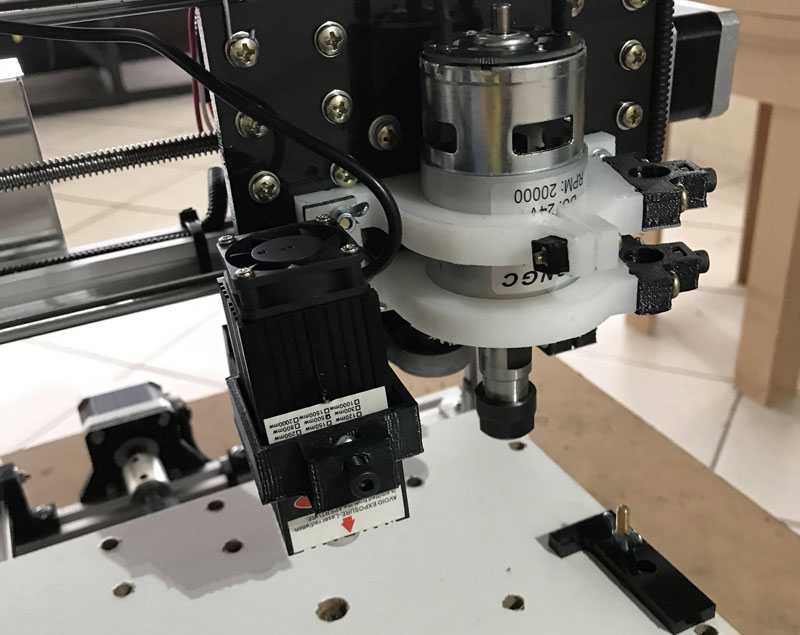

O aspecto final deve ficar como na imagem abaixo.

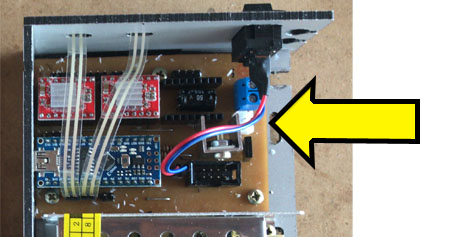

Em seguida, fixe o cabo que acompanha a cabeça laser no conector branco da Placa de Controle da PIPO2024.



Importante! Quando terminar as gravações a laser, apenas desconecte o engate e mantenha o cabo preso definitivamente na placa. Assim você evita danos decorrentes de conexões e desconexões repetidamente.

Voltar à Lista

O Software LaserGRBL

O processo de gravação é muito mais simples que o processo de usinagem, pois exige apenas um software e você não precisa gerar g-code. Tudo é feito com o software LaserGRBL, que você pode baixar gratuitamente neste link

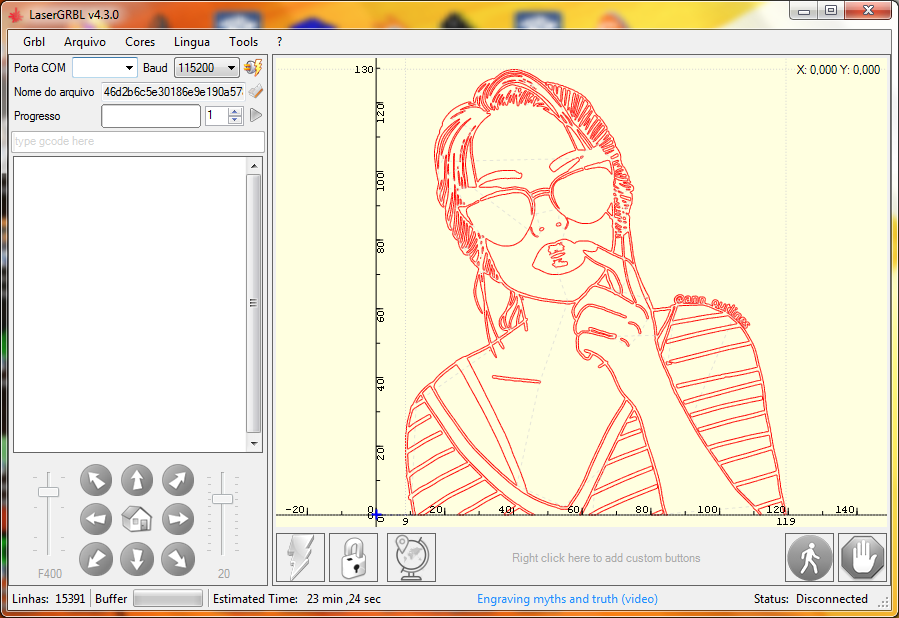

Após instalado, inicie o LaserGRBL e você verá uma tela como esta



O primeiro passo é mudar o idioma do programa para o Português (que no LaserGRBL é chamado de Brazilian). Basta clicar no Menu Language e clicar em Brazilian:



Irá surgir um aviso informando que software precisa ser reiniciado. Clique em OK e aguarde o LaserGRBL ser aberto com o idioma correto.

Quando o software reiniciar, vamos cuidar de estabelecer comunicação entre o PC e a PIPO2024.
Conecte sua PIPO2024 ao computador através do cabo USB e examine a tela do LaserGRBL.

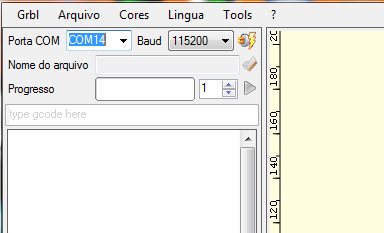

Observe os campos Porta COM e Baud.



O campo Porta COM deve ser preenchido automaticamente com a porta onde a PIPO2024 está conectada. Se isto não acontecer, clique sobre o campo Porta COM para ver as portas ativas.

O campo Baud deve estar preenchido com 115200.

Quando tudo estiver em ordem, clique sobre o ícone do "raio amarelo" e observe a tela do LaserGRBL.

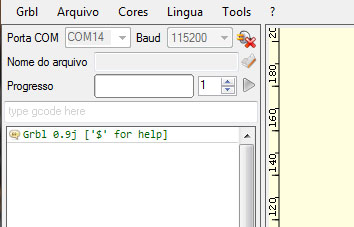

Se a conexão for feita com sucesso. Você ouvirá um som de Bip vindo de seu PC e o ícone do "raio" irá mudar para um "X vermelho". E no campo de avisos será exibida a versão do GRBL presente na sua PIPO2024.

Nota! A conexão irá falhar se algum outro software estiver se conectando com a PIPO2024 em segundo plano. Feche qualquer software como o "GRBL Controller" ou "Candle GRBL Control" antes de abrir o LaserGRBL.

Voltar à Lista

Ajustando o foco do laser

Antes de iniciar a gravação é preciso ajustar o foco da cabeça laser sobre o material que será gravado.
O foco ideal se consegue quando a luz do laser sobre o material atinge o ponto mais "fino", como na imagem abaixo.


O Ajuste do foco se consegue girando a Rosca de Ajuste da cabeça laser e subindo ou descendo a cabeça laser até se alcançar o foco mais preciso.

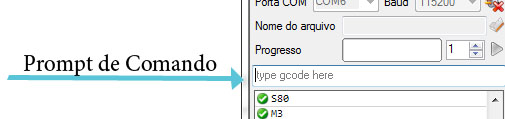

Para acionar o Laser e fazer o ajuste, coloque óculos de proteção edigite no Prompt de Comandos do LaserGRBL as seguintes linhas


M3 e aperte o Enter do teclado (aciona o laser)
S1000 e aperte o Enter do teclado (liga a luz do laser em potência máxima)
      Com o laser aceso, faça o ajuste do foco.
      Para desligar o laser digite os códigos abaixo:
S0 e aperte o Enter do teclado (Desliga a luz do laser)
M5 e aperte o Enter do teclado (Desativa o laser)

Dica! Você pode aproveitar diferenças no foco para obter traços mais finos ou ou mais grossos nas gravações.

Veja o tutorial completo sobre Ajuste de Foco aqui

Gravando à Laser com a PIPO2024

A cabeça laser já está conectada na placa da PIPO2024, o software LaserGRBL já está aberto e conectado à sua CNC e o foco já está ajustado. Então chegou o momento de iniciar sua primeira gravação.

Prepare um material plano e opaco como MDF, Couro ou Papelão, e mantenha-o preso na mesa de sua CNC.

Com auxilio das setas do software, leve a cabeça laser para o canto inferior de onde será o desenho sobre o material.
Este procedimento é idêntico ao que você já faz no "GRBL Controller" ou "Candle GRBL Control".


O passo seguinte é selecionar a imagem que será gravada.
O LaserGRBL aceita os seguintes tipos de arquivos.
  1. Arquivos G-CODE - Que foram criados em outros softwares ou plugins (nc, cnc, tap, gcode e ngc)
  2. Arquivos Bitmap - Imagens, fotos, logotipos e ilustrações em bitmap (bmp, png, gif e jpg)
  3. Arquivos SVG - Desenhos vetoriais no formato SVG
Importante!
  • Arquivos GCODE criados no JSCut não servem para gravação à laser, pois ele não inclui os comando de acionamento do laser. Uma sugestão é usar o plugin de gcode para o Inkscape.
  • Na versão do LaserGRBL usada na elaboração deste tutorial, a opção SVG ainda era experimental, e havia um erro relacionado ao inicio da gravação, que se deslocava para além dos limites da PIPO2024. Coverta o SVG em algum arquivo Bitmap para suas gravações.

    Vamos começar usando o formato mais simples e versátil: o bitmap.

    Você pode usar qualquer imagem, colorida ou preto e branco, uma foto ou logotipo. Mas neste exemplo usaremos a imagem abaixo.


    Você pode baixar esta imagem em alta resolução e no tamanho original clicando aqui (a imagem surge em outra janela. Clique sobre ela com o botão direito do mouse e selecione "Salvar imagem como...".

    Salve a imagem em uma pasta conhecida de seu computador e siga os passos abaixo.

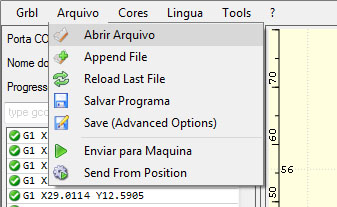

    Clique em Arquivo > Abrir Arquivo


    Localize a pasta onde você salvou a imagem acima, selecione o arquivo "img_laser.jpg" e clique em Abrir (ou Open)

    A imagem será aberta no LaserGRBL e você deve primeiro selecionar o tipo de gravação que pretende efetuar. As opções disponíveis estão no lado esquerdo da tela, e estão na imagem abaixo.



    As imagens abaixo mostram como cada opção acima funciona na imagem.

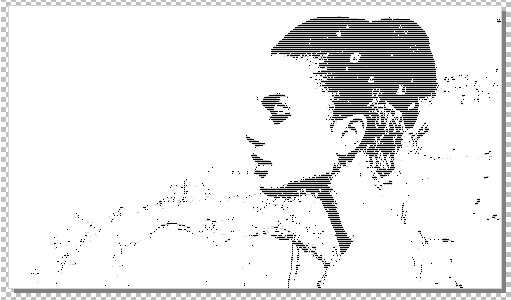

    Rastreamento Linha por Linha
    A imagem é gravada em linhas, e você pode aumentar ou diminuir a resolução definindo quantas linhas são gravadas por mm. Quanto maior a resolução, maior o tempo de gravação.

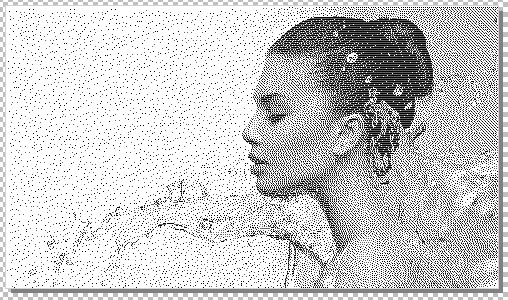

    Matiz
    A imagem é gravada em retículas, ou pontos, e você pode definir a resolução, distribuição e sentido dos pontos.


    Vetor
    A gravação busca as bordas da imagem e a reproduz como um desenho. Você pode mudar o alcance e resolução dos traços, e ainda fazer o preenchimento do desenho com os mais diversos tipos de traços.

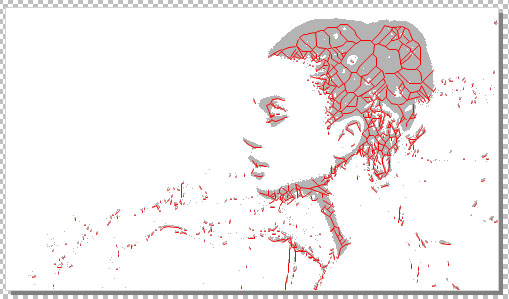

    Centerline
    Esta opção busca pontos centrais da imagem e os converte em traços. No nosso exemplo o resultado não é aproveitável, mas pode ser útil em logotipos e textos.

    Passthrough
    Nesta opção o software não faz nenhum tipo de alteração na imagem, e ela é gravada exatamente como é. Esta modalidade pode criar gravações que demoram dezenas de horas para terminar.

    DICAS!
    Com exceção da Passthrough, todas as opções admitem diversos ajustes que mudam drasticamente o resultado da gravação. Examine as opções e procure testar todas, pois os resultados são exibidos na tela do software antes de se gerar a gravação.

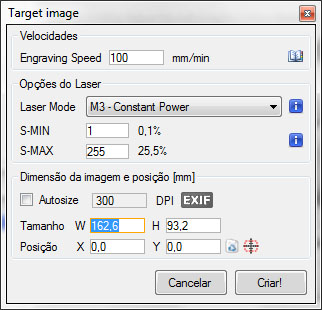

    Após selecionar o modo de gravação desejado e fazer seus ajustes, clique em Avançar e surge a janela abaixo.

  • Engraving Speed: O campo Engraving Speed é onde você define a velocidade de gravação. Quanto menor a velocidade, mais acentuada fica a gravação, e quanto mais rápida, mais tênue ficam os traços e pontos. Asa velocidades aceitas na PIPO2024 estão entre 50mm/min e 200mm/min, e você deve descobrir quais os valores adequados para seu trabalho.
  • Laser Mode: Mantenha a opção M3 - Constant Power.
  • S-Min: Mantenha em 1
  • S-Max: Mantenha em 1000
  • Autosize: Marque se pretende manter a gravação no tamanho original do desenho.
  • Tamanho (W e H): Mude estes valores se deseja alterar o tamanho da gravação
  • Posição (X e Y): Mude estes valores para deslocar o ínicio da gravação além do ponto zero.

    Após definir os valores acima, clique em Criar! e aguarde a geração do código.

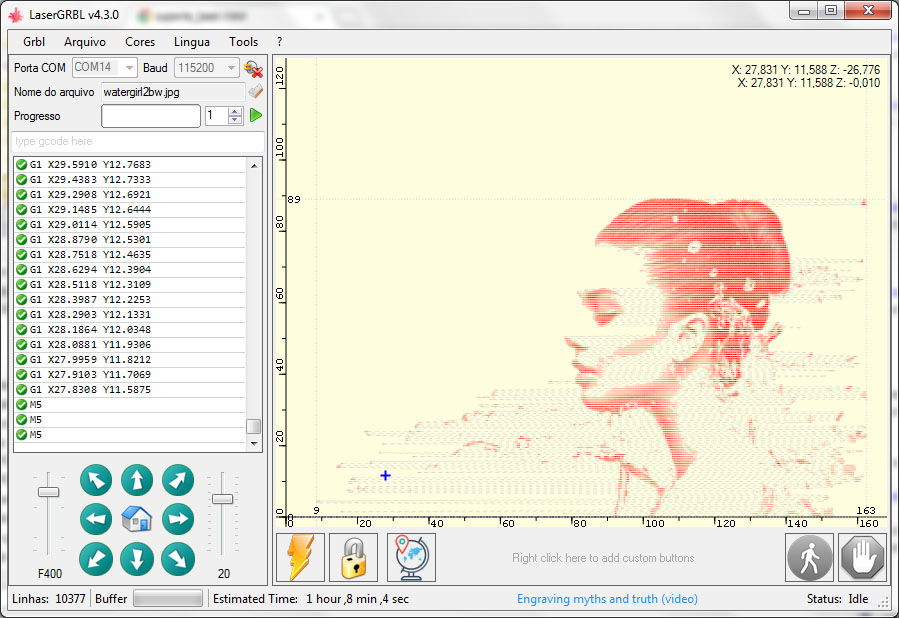

    Quando tudo estiver pronto, você verá uma tela como esta, e no rodapé há o tempo previsto para gravação.


    Basta clicar na Seta Verde ao lado do nome do arquivo e aguardar o fim da gravação, para ver um resultado como este:
    .
